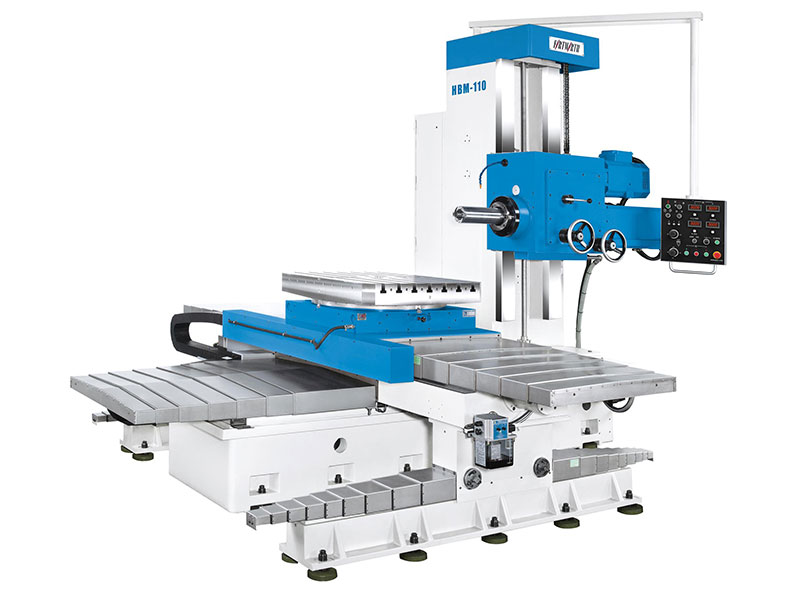

高精度臥式搪銑床

HBM-110

標準附件:

  • 自動潤滑裝置
  • 切削冷卻液裝置
  • 氣動鎖刀裝置
  • X.Z及W軸配用滾珠螺桿
  • 主軸正反轉攻牙功能
  • X.Y及W軸油壓鎖定裝置
  • 工具箱及調整用工具
  • 水平調整螺栓及墊塊

選配附件:

  • 90度銑頭
  • 萬向銑頭
  • 主軸延伸襯套
  • 光學尺數顯
  • 變壓器
  • 展刀頭
  • 主軸油冷卻裝置

機器規格 全系列

項目   單位 HBM-110 HBM-110L
容量
行程X軸(左右)   mm 1,600 (63 inch) 1,800 (70-13/16 inch)
行程Y軸(上下)   mm 1,000 (39-3/8 inch) 1,400 (55-3/22 inch)

行程W軸(前後)

  mm 1,250 (49-3/16 inch) 1,400 (55-3/22 inch)
行程Z軸   mm 400 (15-3/4 inch) 550 (21-5/8 inch)
主軸中心至工作台面距離   mm 0~1,000
(0~39-3/8 inch)
0~1,400
(0~55-3/22 inch)
主軸端至工作台中心距離   mm 372~1,622
(16-5/8~63-5/6 inch)
577~1,977
(22-5/7~77-5/6 inch)
工作台
工作台面尺寸   mm 1,000x800
(39-3/8 x 31-1/2 inch)
1,200x1,400
(47-3/16 ~ 55-3/32 inch)
T型槽(寬x數x距)   mm 22H8x7x100
(0.87x7x3-7/8 inch)
22H8x9x120
(0.87x9x4-5/7 inch)
分割角度
(360度)
  degree 1 degree / division 1 degree / division
最大載重   kg 2,500(5,500 lbs) 5,000(11,020 lbs)
主軸頭
主軸鼻端     ISO R297 No.50 ISO R297 No.50
主軸外徑   mm 110 110
主軸轉速   rpm 20 ~ 1,000 20 ~ 1,500
進給速率
X.Y.W軸快速移動速率   mm/min 2,800 (110-1/4 ipm) 2,800 (110-1/4 ipm)
Z軸快速移動速率   mm/min 1,200 1,200
X.Y.W軸自動進給速率   mm/min 3 ~ 950
(1/8~37-3/8 ipm)
3 ~ 950
(1/8~37-3/8 ipm)
Z軸進給速率   mm/min 3 ~ 400 3 ~ 400
進給段數     無段 無段
馬達
主軸馬達   kW AC15 AC15
X.Y.W軸伺服馬達   kW 2.9 2.9
Z軸伺服馬達   kW 1.3 1.3
主軸頭循環潤滑馬達   kW AC0.2-4P 油冷機
切削冷卻液馬達   kW AC 0.12(1/6HP)-2P AC 0.12(1/6HP)-2P
軌道夾緊用油壓馬達   kW AC 1.5(2HP)-4P AC 1.5(2HP)-4P
機械尺寸
機器高度   mm 3,175(125 inch) 3,553(140 inch)
佔地面積
(左右x前後)
  mm 3,874 x 4,373
(152-1/2x172 inch)
4,644 x 5,400
(182-5/6x212-3/5 inch)
重量(約)   kg 12,500 (27,560 lbs) 16,000 (35,270 lbs)
標準色   - 藍和白 藍和白
*本公司保留產品規格,外觀及配備等變更之權利。
